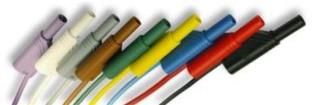

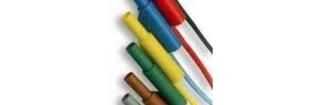

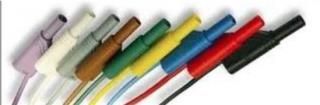

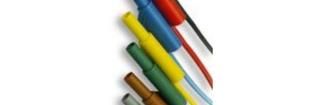

Messleitungen / measuring leads MLS WS 100/2,5 Produktbeschreibung Product description Description Berhrungssichere Messleitung nach IEC 61010, Safety measuring lead, at either end 4 mm dia- Beschreibung beidseitig Sicherheitsstecker mit 4 mm Durchmes- meter safety connector with onward connection ser sowie 4 mm Buchse fr Turmsteckbauweise. capability (4 mm socket). Nickel-plated copper Kontaktfeder Kupfer-Beryllium vernickelt. Hoch- beryllium contact spring. Highly exible, double exible, doppelt isolierte Litzenleitung, Griffhlse insulated stranded lead,shatter-proof grip sleeve und Leitung trittfest. Eingearbeiteter Farbindika- and lead. Built in colour indicator for easy identi- tor zur Erkennung von Schden an der Isolation. cation of insulation damages. Typ Type MLS WS 100/2,5 MLS WS 100/2.5 Leitungslnge Cable length 100 cm 100 cm Leitungsquerschnitt Conductor size 2,5 mm 2.5 mm Housing color / article-no. Gehusefarbe / Artikel-Nr. 934 088-100 934 088-105 934 088-101 934 088-106 934 088-102 934 088-107 934 088-109 934 088-103 934 088-104 934 088-188 Zeichnung Drawing 10,5 L 38,5 20 Technische Daten Technical data Stiftdurchmesser Pin dimensions 4 mm 4 mm Kontaktart Type of contact gefederter Stift spring-loaded pin Leitungstyp Cable type LEH-XY LEH-XY Leitungsspezi kation Cable speci cation hoch exible Schlauchleitung highly exible lead Litzenaufbau Wire stranding 320 x 0,10 mm 320 x 0.10 mm Bemessungsspannung Rated voltage AC/DC 1000V AC/DC 1000V Measurement cat. acc. to Messkategorie lt. IEC61010 CAT II (600V AC/DC, CAT III) CAT II (600V AC/DC, CAT III) IEC61010 Bemessungsstrom Rated current 32 A 32 A (Derating Kurve beachten) (consider derating curve) Durchgangswiderstand Contact resistance 12 mOhm 12 mOhm Werkstoff Material Kontaktstift: Messing contact pin: brass Kontaktmaterial Contact material Kontaktfeder: Kupfer-Beryllium contact spring: copper-beryllium Kontaktober chenmaterial Contact surface material Nickel nickel Gehusematerial Housing material PA PA Leitungsmaterial Cable material PVC PVC Umgebungsbedingungen Environmental condidions Temperaturbereich Temperature range -15C bis +70C -15C to +70C Brennbarkeitsklassen In ammability class Gehuse (Grundmaterial) Housing (basic material) UL 94 V-2 UL 94 V-2 SKS Kontakttechnik GmbH I Neue Schichtstrae 14 I D-09366 Niederdorf I Telefon +49-37296-930-300 I Telefax +49 37296-930-301 I www.sks-kontakt.de I info sks-kontakt.de 2013-04 1 4 mm Sicherheitssystem / 4 mm safety system 18,5 4 4 7,8X-ON Electronics Largest Supplier of Electrical and Electronic Components Click to view similar products for hirschmann manufacturer: Other Similar products are found below : 931298001 GSP 211 PG11 934828001 BRSCIS 4D/9 AK2B2540I SW BUELA300KSW BUELA30KBL BUELA30KGE 930011200 MAB 6 933116100 GSSA 300 AK2BSW G 30 KW 3 M BNC-AL0.64 BUELA300KBL BUELA300KRT BUELA30KGN BUELA30KRT 934066788 934061103 934059104 972425002 943301-001 934061704 STAK2 AK2B2540I GN PRUEF1SW SPIDER-PL-20- 05T1999999TZ9HHHH BAT867-RUSW99AU999AT199L999ZHX 930136106 930317804 934066105 934072100 934076103 934086104 934086188 973929000 934157101 930014517 MAS 30 934077106 934077105 934064104 932794001 GECKO 4TX 972309101 934100707 975695700 975455709 975455701 973528101 MESAP 43650 KLEPS1600SW 932140100 STAK 3 N SCHWARZ
