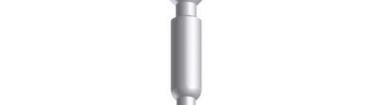

Kontaktstift 1 mm Einsatzbereich: - 623 - 923 - 917, 7-polig - 617, 12-polig TE Teile Nr.: 61-0004-011-000 IC Ref. Nr.: 61.004.11 Elektrische Werte Bemessungsstrom max. 10 A* Durchgangswiderstand < 5 mOhm Werkstoff Kontakt Messing, vergoldet 20,95 Anschluss Anschlussart Crimp 1) Kontrollbohrung Dichtflche Anschlussbereich 0,06 - 1,0 mm 2) 0,14 - 1,0 mm - fr Isolationscrimp max. 2,1 mm Abisolierlnge 6 mm Crimpeinstellungen sind individuell zu whlen Kelch fr Mechanische Werte Isolationscrimp Steckzyklen 500 Werkzeuge (nicht im Lieferumfang enthalten) Hauptabmessungen 1) 2) digitale Crimpzange Best.-Nr.: C0.235.00 oder C0.236.00 Kontaktstift 1) 2) analoge Crimpzange Best.-Nr.: C0.101.00 oder C0.201.00 Positioniereinsatz Best.-Nr.: C0.003.00 Crimpen - kraftuntersttzt Crimpmaschine Best.-Nr.: WA10672 1) digitaler Crimpeinsatz, klein Best.-Nr.: C0.372.00 2) digitaler Crimpeinsatz, mittel Best.-Nr.: C0.373.00 2017 TE Connectivity. TE Connectivity, TE connectivity (logo), intercontec (logo) und speedtec sind Marken. Auch wenn TE Connectivity (TE) bemht ist, die Korrektheit der Informationen in diesem Beitrag sicherzustellen, bernimmt TE keinerlei Gewhrleistung dafr, dass diese fehlerfrei, zutreffend, korrekt, verlsslich oder aktuell sind. TE behlt sich das Recht vor, die in diesem Beitrag genannten Informationen jederzeit ohne Ankndigung zu ndern. TE weist ausdrcklich jegliche Gewhrleistung hinsichtlich der in diesem Beitrag genannten Informationen zurck, einschlielich der implizierten Gewhrleistung der Marktgngigkeit oder Eignung fr bestimmte Zwecke. Die Maangaben in diesem Beitrag dienen ausschlielich zu Referenzzwecken und nderungen sind vorbehalten. nderungen der Spezifikationen sind vorbehalten. Bitte fragen Sie TE nach den aktuellen Maangaben und Designspezifikationen TE Connectivity Industrial GmbH Bernrieder Strae 15 94559 Niederwinkling, Germany +49 9962 2002 - 0 intercontec te.com * Bei max. Anschlussquerschnitt www.intercontec.biz Y6-B090-000-0DE erstellt: 22.07.2009/VE gendert: 12.07.2017/KC 2,1 1,4 1Contact Pin 1 mm for: - 623 - 923 - 917, 7-pin - 617, 12-pin TE part number: 61-0004-011-000 IC reference number: 61.004.11 Electrical Data rated current max. 10 A* contact resistance < 5 mOhm Material contact brass, gold plated 20.95 Termination kind of termination crimp 1) check hole seal face cross-section 0.06 - 1.0 mm 2) 0.14 - 1.0 mm - for insulation crimp max. 2.1 mm stripping length 6 mm crimp settings select individually bucket for Mechanical Data insulation crimp mating cycles 500 Tools (not part of product contents) Main Dimensions 1) 2) digital crimping tool order code: C0.235.00 oder C0.236.00 contact pin 1) 2) analog crimping tool order code: C0.101.00 oder C0.201.00 positioner order code: C0.003.00 power crimping crimping machine order code: WA10672 1) digital crimp insert, small order code: C0.372.00 2) digital crimp insert, medium order code: C0.373.00 2017 TE Connectivity TE Connectivity, TE connectivity (logo), intercontec (logo) and speedtec are trademarks. While TE Connectivity (TE) has made every reasonable effort to ensure the accuracy of the information in this presentation, TE does not guarantee that it is error-free, nor does TE make any other representation, warranty or guarantee that the information is accurate, correct, reliable or current. TE reserves the right to make any adjustments to the information contained herein at any time without notice. TE expressly disclaims all implied warranties regarding the information contained herein, including, but not limited to, any implied warranties of merchantability or fitness for a particular purpose. The dimensions in this article are for reference purposes only and are subject to change without notice. Specifications are subject to change without notice. Consult TE for the latest dimensions and design specifications. TE Connectivity Industrial GmbH Bernrieder Strae 15 94559 Niederwinkling, Germany +49 9962 2002 - 0 intercontec te.com * for max. wire cross-section www.intercontec.biz Y6-B090.-000-0EN issued: 22.07.2009/VE modified: 12.07.2017/KC 2.1 1.4 1
