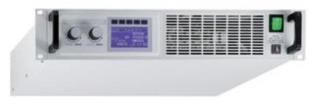

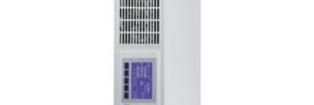

ea -PS 8000 2u 640w - 3000w labo Rne Tgz e R Te / labo RaTo Ry Powe R Su PPlieS EA-PS 8080-120 2U Weiteingangsbereich 90...264V mit aktiver PFC Wide input voltage range 90...264V with active PFC Hoher Wirkungsgrad bis 92% High efficiency up to 92% Ausgangsleistungen: 640W bis 3000W Output powers: 640W up to 3000W Ausgangsspannungen: 32V bis 720V Output voltages: 32V up to 720V Ausgangsstrme: 4A bis 120A Output currents: 4A up to 120A Flexible, leistungsgeregelte Ausgangsstufe (ab 1kW) Flexible, power regulated output stage (from 1kW) berspannungsschutz (OVP) Overvoltage protection (OVP) bertemperaturschutz (OT) Overtemperature protection (OT) Vierstellige Anzeige fr Spannung und Strom Four-digit display for voltage and current Zustandsanzeige ber LEDs Status indication via LEDs Fernfhleingang mit automatischer Erkennung Remote sense with automatic detection Analoge Schnittstelle mit vielen Funktionen Analogue interface with many functions U / I / P programmierbar mit 0...10V oder 0...5V U / I / P programmable via 0...10V or 0...5V U / I Monitorausgang mit 0...10V oder 0...5V U / I monitoring via 0...10V or 0...5V Temperatur geregelter Lfter zur Khlung Temperature controlled fans for cooling CE Zeichen gem EMV und Niederspannungsrichtlinie CE marked compliance to EMC, Low voltage directives Optionen: - Zwei-Quadranten-Modul bis 1,5kW Options: - Two-Quadrants Module up to 1.5kW - Digitale Schnittstellen: - Digital Interfaces: RS232, CAN, USB, GPIB (IEEE) RS232, CAN, USB, GPIB (IEEE) Ethernet (auf Anfrage) Ethernet (upon request) Allgemeines General Die nach neuestem Stand der Technik mikroprozessor- The microprocessor controlled laboratory power supplies gesteuerten Laborstromnetzgerte der Serie EA-PS 8000 of series EA-PS 8000 U cover state-of-the-art techno - U bieten dem Anwender viele Funktionen und Features logy. They already offer many functions and features in serienmig, die das Arbeiten mit diesen Gerten erheblich their standard version, making the use of this equipment erleichtert. remarkably easy and most effective. Die Gerte haben eine Memoryfunktion die es erlaubt, The units are provided with a memory function for five fnf verschiedene Sollwertstze abzuspeichern und auf different preset values, with the ability to save and recall Knopfdruck wieder abzurufen. So kann der Anwender these just by the push of a button Thus frequently used immer wieder bentigte Sollwerte schnell abrufen. Das settings are at immediate reach to the user. making the erleichtert ihm seine Arbeit und spart Zeit. work easy and time efficient. Units as from kW output power are Gerte ab kW haben eine flexible equipped with a flexible autoranging Leistungsgeregelte Ausgangsstufe output stage which provides a higher die bei hoher Ausgangsspannung den output voltage at lower output current, Strom oder bei hohem Ausgangsstrom or a higher output current at lower die Spannung so reduziert, da die output voltage, always limited to the maximale Ausgangsleistung nicht ber- max. nominal output power. See figure to the left. schritten wird. Siehe Grafik rechts. Therefore, a wide range of applications So kann mit nur einem Gert ein brei- can already be covered by the use of tes Anwendungsspektrum abgedeckt just one single unit. werden. 7ea -PS 8000 2u 640w - 3000w labo Rne Tgz e R Te / labo RaTo Ry Powe R Su PPlieS Eingang Input Die Gerte besitzen alle eine aktive Leistungsfaktorkor- All units are provided with an active Power Factor Correc- rektur (PFC) und sind fr den weltweiten Einsatz an Netz- tion circuit and suitable for a worldwide usage on a mains spannungen von 90V bis 64V AC ausgelegt. supply from 90V up to 64V AC. Ausgang Output Zur Verfgung stehen Gerte mit Ausgangsspannungen Output voltages between 3 V and 70V , output currents von 3 V bis 7 0V, Strmen von 4A bis 0A und Leistungen between 4A and 0A and output power ranges between von 640W bis 3000W. Der Ausgang befindet sich auf der 640W and 3000W are available. Rckseite der Gerte. The units as from kW output power are equipped with a Gerte ab 1kW haben eine efl xible, leistungsgeregelte Aus - efl xible autoranging power stage that allows a higher output gangsstufe, die bei hoher Ausgangsspannung den Strom voltage at lower output current or higher output current at oder bei hohem Ausgangsstrom die Spannung so reduziert, lower output voltage, always limited to the maximum nomi- da die maximale Ausgangsleistung nicht berschritten nal output power. At the .5kW models, the output power wird. Bei den ,5kW-Gerten wird die Ausgangsleistung power is reduced automatically to kW if the mains voltage bei einer Eingangsspannung < 50V AC auf kW, sowie drops below 50V AC and at the 3kW models to kW. bei 3kW-Gerten auf kW reduziert. Sind schnelle Spannungssprnge von einer hohen zu einer For applications where a fast variation of voltage from a kleineren Spannung erforderlich, so knnen die Gerte high to a low value is required, the devices can be equipped mit einem Zwei-Quadranten-Modul (interne, aktive Last) with a two-quadrants power-sink module (active load). erweitert werden. The fast voltage variation is achieved by the capability Diese Spannungssprnge werden dadurch erreicht, da of this power-sink module to discharge the internal filter das Zwei Quadranten Modul den Ausgang belastet. Mit capacitors as well as the filter capacitors of the connected dieser elektronischen Last werden dann interne und ex- equipment. terne Kondensatoren entladen. berspannungsschutz (OVP) Overvoltage protection (OVP) Um die angeschlossenen Verbraucher vor Zerstrung zu For protection of the equipment connected, it is possible to schtzen kann ein berspannungsschutz (OVP) eingestellt set an overvoltage protection crowbar (OVP). werden. Beim berschreiten des eingestellten Wertes wird Should the output voltage for any reason exceed the crow- der Ausgang abgeschaltet und es wird eine Warnmeldung bar set, the output will be immediately shut down and a als akustisches Signal und als Statusmeldung auf der ana- status signal be generated via LED and via the analogue logen Schnittstelle und im Display ausgegeben. interface Fernfhlung (Sense) Remote sense Der vorhandene Sense-Eingang (Fernfhlung) kann The remote sensing input can be connected direct to the direkt am Verbraucher angeschlossen werden um den load equipment in order to compensate for voltage drops Spannungsabfall auf den Lastleitungen zu kompensieren. on the power leads. The power supply detects automatically Das Gert erkennt selbststndig wenn die Senseleitungen whether the sense input is connected and will stabilise the angeschlossen sind und regelt die Ausgangsspannung voltage directly at the load. direkt am Verbraucher. The connection for the remote sense input is located on the Der Anschluss fr den Fernfhleingang befindet sich auf rear of the device at the terminal System Bus. der Rckseite der Gerte am System-BUS. Anzeige- und Bedienelemente Display and controls Alle wichtigen Informationen werden auf einem grafischen All important information is clrealy visualised on a graphic Display dargestellt oder sind abrufbar. So stehen die In- display. formationen der aktuellen Ausgangswerte, voreingestellte With this, information about the actual output values, preset Sollwerte fr U, I und P, Unter- und berspannungsschutz, set values for U, I, P, over- and undervoltage protection, Regelungsart (CV,CC,CP), Fehlermeldungen und Ein- the actual control state (CV,CC,CP), errors and settings of stellungen des Setup-Mens bersichtlich zur Verfgung. the setup menu are clearly displayed. Um das Einstellen der Werte ber Inkrementalgebern zu In order to ease adjusting of values by the existing rotary erleichtern knnen diese auf Tastendruck zwischen Grob- encoders, it can be switched between coarse and fine und Feineinstellung umgeschaltet werden. Dies Alles trgt setting mode, just by a key stroke. zur Bedienerfreundlichkeit der Gerte bei. All these features contribute to an operator friendliness. ber eine LOCK Taste knnen die Bedienelemente ge- With the LOCK press button the controls can be locked, sperrt werden um Gert und Verbraucher vor ungewollter in order to protect the equipment and the loads from un- Fehlbedienung zu schtzen. intentional misuse. Auf einem Systembus auf der Rckseite der Gerte sind The System Bus on the rear of the unit provides sense ein Fernfhleingang (Sense) und Eingnge fr eine Master- inputs and a Master-Slave circuit input. Thuse the devices Slave Schaltung vorhanden. Somit knnen die Gerte ohne can be integrated into a complete system without much viel Aufwand in ein Komplettsystem integriert werden. effort. Voreinstellung der Ausgangswerte (Preset) Presetting of output values Um die Ausgangswerte voreinzustellen, ohne da der To set output values without a direct transmission to the Ausgang aktiv ist, gibt es die Preset-Funktion. output, a preset function is implemented. Mit Hilfe dieser Funktion kann der sich Anwender die Werte With this function the user can preset values for the output von Ausgangsspannung, Ausgangsstrom und berspan- voltage, output current, overvoltage protection (OVP), nungsschutz (OVP) anzeigen lassen und einstellen. undervoltage limit (UVL) and power. 8
