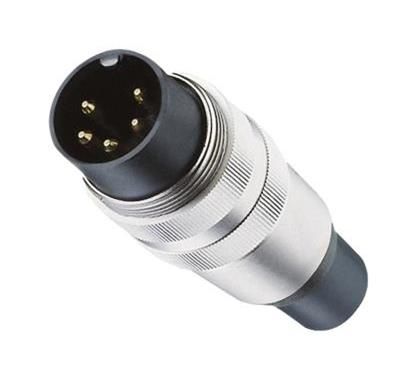

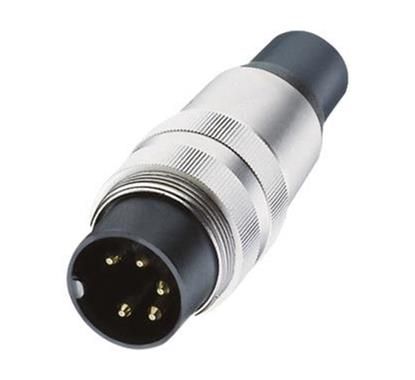

SV 50/6-8 Lumberg

SV SV ...-8 Stecker nach IEC 61076-2-106, IP 40, gerade, mit Schraub - ver schluss, Massekontakt und Lt an schls sen SV: mit langer Knickschutztlle SV ...-8: mit kurzer Knickschutztlle 1. Temperaturbereich -40 C/+85 C 2. Werkstoffe Kontakttrger PA GF Kontaktstift 3- bis 8-polig CuZn, versilbert und flashvergoldet Kontaktstift 12-polig CuZn, unternickelt und vergoldet SV SV ...-8 Hlse PC Erdungsfahne CuZn, unternickelt und verzinnt Gehuse CuZn, vernickelt Rndelschraube CuZn, vernickelt Knickschutztlle TPE Zugentlastung Stahl, vernickelt Schraube Stahl, vernickelt 3. Mechanische Daten Kontaktierung mit Kupplungen KFR, KFV, KGR, KGV, KV, WKV Kupplungen nach IEC 61076-2-106 und IEC 60130-9 1 Schutzart IP 40 Weiteres siehe Tabelle 4. Elektrische Daten Weiteres siehe Tabelle 1 nach DIN EN 60529, nur in verschraubtem Zustand mit einem dazugehrigen Gegenstck 2 nach VDE 0110/IEC 60664 *a 12-polige Ausfhrung 1,0 mm 12 pole version 1.0 mm version 12 ples 1,0 mm Polbilder, von der Ltseite gesehen Pin configurations, solder side view Schmas de raccordement, vus du ct souder SV 30 SV 40 SV 50 SV 50/6 SV 60 SV 70 SV 71 SV 80 SV 81 SV 120 www.lumberg.com 06/2013Rundsteckverbinder mit Schraubverschluss nach IEC 61076-2-106, IP 40 Circular connectors with threaded joint acc. to IEC 61076-2-106, IP 40 Connecteurs circulaires avec verrouillage vis suivant CEI 61076-2-106, IP 40 SV SV SV ...-8 SV ...-8 Plug acc. to IEC 61076-2-106, IP 40, straight, with threaded Connecteur mle suivant CEI 61076-2-106, IP 40, droite, avec joint, ground contact and solder terminals verrouillage vis, contact de masse et connexion par sou- SV: with long bend protection dure SV ...-8: with short bend protection SV: avec un long protecteur contre pliage SV ...-8: avec un court protecteur contre pliage 1. Temperature range -40 C/+85 C 2. Materials 1. Temprature dutilisation -40 C/+85 C Insulating body PA GF 2. Matriaux Contact pin 3 to 8 poles CuZn, silver and flash gold-plated Corps isolant PA GF Contact pin 12 poles CuZn, pre-nickeled and gold-plated Contact broche 3 8 ples CuZn, argent et dor flash Sleeve PC Contact broche 12 ples CuZn, sous-nickel et dor Grounding spring CuZn, pre-nickeled and tin-plated Douille PC Housing CuZn, nickel-plated Ressort de terre CuZn, sous-nickel et tam Knurled screw CuZn, nickel-plated Botier CuZn, nickel Bend protection TPE Vis molete CuZn, nickel Strain relief steel, nickel-plated Protection contre pliage TPE Screw steel, nickel-plated Dcharge de traction acier, nickel 3. Mechanical data Vis acier, nickel Mating with sockets KFR, KFV, KGR, KGV, KV, WKV 3. Caractristiques mcaniques sockets according to IEC 61076-2-106 Raccordement avec connecteurs femelles KFR, KFV, and IEC 60130-9 KGR, KGV, KV, WKV 1 Protection IP 40 connecteurs femelles suivant For further information see table CEI 61076-2-106 et CEI 60130-9 1 Protection IP 40 4. Electrical data Pour plus de dtails, voir tableau For further information see table 4. Caractristiques lectriques 1 according to DIN EN 60529, Pour plus de dtails, voir tableau only in locked position with a proper counterpart 2 according to VDE 0110/IEC 60664 1 suivant DIN EN 60529, uniquement ltat verrouill avec un propre pendant 2 suivant VDE 0110/CEI 60664 Bestellbezeichnung Designation Dsignation 2 mm mm A V AC kV AC eff. G pF SV 30 3 50 0,75 46 5 250 2 > 10 ~ 2 SV 30-8 3 50 0,75 68 5 250 2 > 10 ~ 2 SV 40 4 50 0,75 46 5 250 2 > 10 ~ 2 SV 40-8 4 50 0,75 68 5 250 2 > 10 ~ 2 SV 50 5 50 0,75 46 5 60 1 > 10 ~ 3 SV 50-8 5 50 0,75 68 5 60 1 > 10 ~ 3 SV 50/6 5 50 0,75 46 5 250 2 > 10 ~ 2 SV 50/6-8 5 50 0,75 68 5 250 2 > 10 ~ 2 SV 60 6 50 0,75 46 5 250 2 > 10 ~ 2 SV 60-8 6 50 0,75 68 5 250 2 > 10 ~ 2 SV 70 7 50 0,75 46 5 250 2 > 10 ~ 2 SV 70-8 7 50 0,75 68 5 250 2 > 10 ~ 2 SV 71 7 50 0,75 46 5 60 1 > 10 ~ 3 SV 71-8 7 50 0,75 68 5 60 1 > 10 ~ 3 SV 80 8 50 0,75 46 5 60 1 > 10 ~ 3 SV 80-8 8 50 0,75 68 5 60 1 > 10 ~ 3 SV 81 8 50 0,75 46 5 60 1 > 10 ~ 3 SV 81-8 8 50 0,75 68 5 60 1 > 10 ~ 3 SV 120 12 50 0,25 46 3 60 1 > 10 ~ 3 SV 120-8 12 50 0,25 68 3 60 1 > 10 ~ 3 Verpackung: im Karton Packaging: in a cardboard box Emballage: dans un carton www.lumberg.com 06/2013 Polzahl Poles Ples Verpackungseinheit (VE) Package unit (PU) Unit demballage (UE) Anschlussquerschnitt Wire section Section de racc. de fil Kabeldurchmesser Cable diameter Diamtre de cable Bemessungsstrom Rated current Courant assign 2 Bemessungsspannung 2 Rated voltage 2 Tension assigne Prfspannung Test voltage Tension dssai Isolationswiderstand Insulation resistance Rsistance disolement Kontaktkapazitt Contact capacitance Capacit de contact
