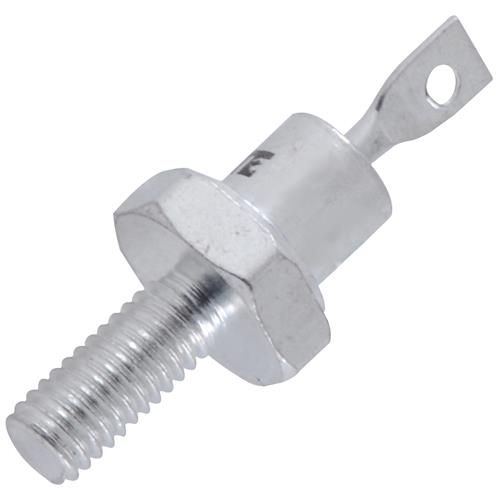

NTE5818 thru NTE5825 Silicon Power Rectifier Fast Recovery, 12 Amp, DO4 Description: The NTE5818 through NTE5825 are silicon fast recovery rectifiers in a DO4 type package having a typical recovery time of 150ns providing high efficiency at frequencies to 250kHz. Typical applications include DC power supplies, inverters, converters, ultrasonic systems, choppers, low RF interference, sonar power supplies, and free wheeling diodes. Absolute Maximum Ratings: (Note 1) Peak Repetitive Reverse Voltage, V RRM NTE5818, NTE5819* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5820, NTE5821* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE5822, NTE5823* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5824, NTE5825* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Working Peak Reverse Voltage, V RWM NTE5818, NTE5819* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5820, NTE5821* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE5822, NTE5823* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5824, NTE5825* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V DC Blocking Voltage, V R NTE5818, NTE5819* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5820, NTE5821* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE5822, NTE5823* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5824, NTE5825* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Non Repetitive Peak Reverse Voltage, V RSM NTE5818, NTE5819* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250V NTE5820, NTE5821* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 450V NTE5822, NTE5823* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 660V NTE5824, NTE5825* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1100V RMS Reverse Voltage, V R(RMS) NTE5818, NTE5819* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE5820, NTE5821* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280V NTE5822, NTE5823* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V NTE5824, NTE5825* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V Average Rectified Forward Current (Single Phase, Resistive Load, T = +100C), I . . . . . . . . 12A C O Non Repetitive Peak Surge Current, I FSM (Surge applied at rated load conditions, One cycle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200A Operating Junction Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 to +150C J Storage Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 to +175C stg Thermal Resistance, Junction toCase, R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.0C/W thJC Note 1. Standard polarity is cathode to case, (*) indicated anode to case.Electrical Characteristics: Parameter Symbol Test Conditions Min Typ Max Unit Instantaneous Forward Voltage v i = 38A, T = +150C 1.2 1.5 V F F J Forward Voltage V I = 12A, T = +25C 1.0 1.4 V F F C Reverse Current I Rated DC Voltage T = +25C 10 25 A R C T = +100C 0.5 3.0 mA C Reverse Recovery Characteristics: Parameter Symbol Test Conditions Min Typ Max Unit Reverse Recovery Time t I = 1A to V = 30V 150 200 ns rr F R I = 36A, di/dt = 25A/s 200 400 ns FM Reverse Recovery Current I I = 1A to V = 30V 2 A RM(REC) F R .437 .250 (6.35) Max (11.1) Max .175 (4.45) Max .060 (1.52) Dia Min 1032 NF2A .405 (10.3) .453 .424 (10.8) Max (11.5) Dia Max Max 1.250 (31.75) Max
