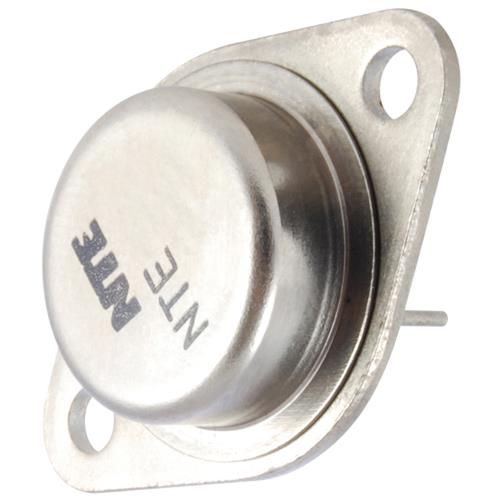

NTE6200 thru NTE6210 Positive Center Tapped Silicon Recitifers 30 Amp(15A per diode) Features: Available in Standard (NTE6200 & NTE6202) and Fast (NTE6206 thru NTE6210) Recovery 250 Amps Peak One Half Cycle Surge Current Fast Recovery Types: t = 200ns Max rr TO3 Type Package Absolute Maximum Ratings: (T = +25C unless otherwise specified) A DC Blocking Voltage, V RM Working Peak Reverse Voltage, V DRM Peak Repetitive Reverse Voltage, V RRM NTE6200, NTE6206 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE6202, NTE6208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE6210 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V RMS Reverse Voltage, V R(RMS) NTE6200, NTE6206 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE6202, NTE6208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280V NTE6210 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V Peak Surge Current (Per Diode, 1/2 Cycle at 60Hz, (NonRepetitive), T = +100C), I . . 150A C FSM Peak Surge Current (Per Diode, 1 sec at 60Hz, T = +100C), I . . . . . . . . . . . . . . . . . . . . . . . 50A C FRM Average Forward Current (Per Diode, T = +100C), I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15A C O 2 2 Fusing Data, I T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85A sec Operating Junction Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 to +150C j Storage Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 to +150C stg MaximumThermal Resistance, JunctiontoCase, R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5C/W thJC Electrical Characteristics: (T = +25C unless otherwise specified) A Maximum Instantaneous Forward Voltage Drop (Per Diode 15A), V . . . . . . . . . . . . . . . . . 1.4V FM Maximum Reverse Current (At Rated V , T = +100C), I . . . . . . . . . . . . . . . . . . . . . . . . . . 5mA RM C RM Maximum Reverse Recovery Time (I = 1A, I = 2A), t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200ns F A rr.875 (22.2) .450 (11.43) Max Dia Max .312 (7.93) Min Anode 1.187 (30.16) .430 (10.92) .188 (4.8) R Max Anode Cathode/Case AC + AC Common Cathode
