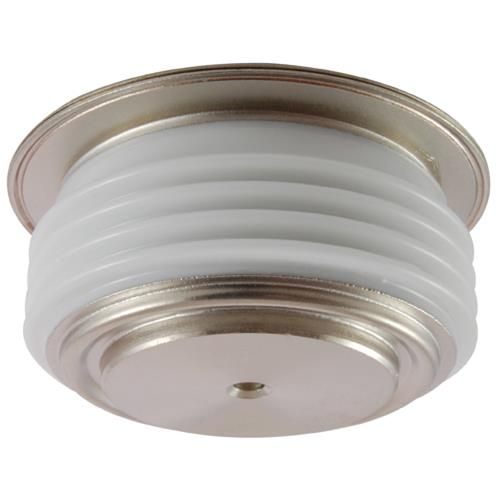

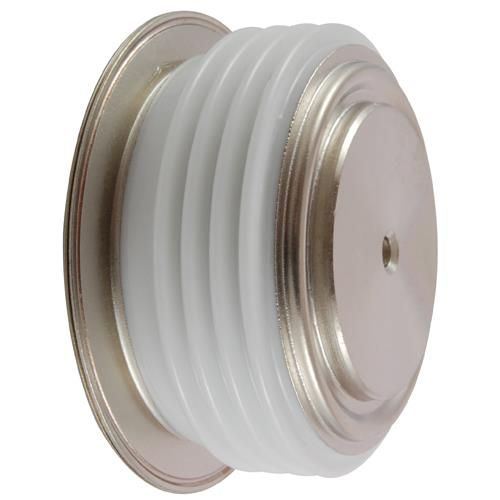

NTE6113, NTE6115, & NTE6121 Industrial Rectifier 1200 Amp, DO200AB Absolute Maximum Ratings: (T = +175C unless otherwise specified) J Repetitive Voltage, V RRM NTE6113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE6115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE6121 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Non Repetitive Voltage, V RSM NTE6113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE6115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V NTE6121 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700V Average Forward Current (Half Sine Wave), I F(AV) +55C Heatsink Temperature (Double Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1625A +100C Heatsink Temperature (Single Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800A RMS Current (+25C Heatsink Temperature, Double Side Cooled), I . . . . . . . . . . . . . . 2950A F(RMS) DC Forward Current (+25C Heatsink Temperature, Double Side Cooled), I . . . . . . . . . . . . . 2760A F Peak One Cycle Surge (Non Repetitive) of Forward Current (10ms Duration),I FSM 60% V ReApplied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15400A RRM V 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17700A R 2 Maximum Permissible Surge Energy, I t 2 10ms Duration, 60% V ReApplied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1180000A s RRM 2 10ms Duration, V 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1560000A s R 2 3ms Duration, V 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1160000A s R Operating Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 to +175C hs Storage Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 to +200C stg Typical Thermal Resistance, Junction toHeatsink, R th(jhs) (For a Device with a Max Forward Volt Drop) Single Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.065C/W Double Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.033C/W Electrical Characteristics: (Maximum Values T = +175C unless otherwise specified) J Peak Forward Voltage Drop (I = 3770A), V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.93V FM FM Forward Conduction Threshold Voltage, V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.87V O Forward Conduction Slope Resistance, r . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.28m Peak Reverse Current (At V ), I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30mA RRM RRM1.045 (26.54) 2.290 (58.16) .040 (1.01) .040 (1.01) Dia Max 1.338 1.338 2.060 (33.98) (33.98) (52.32) Cathode Marking .140 (3.55) Dia x .083 (2.1) Deep (Both Sides)
